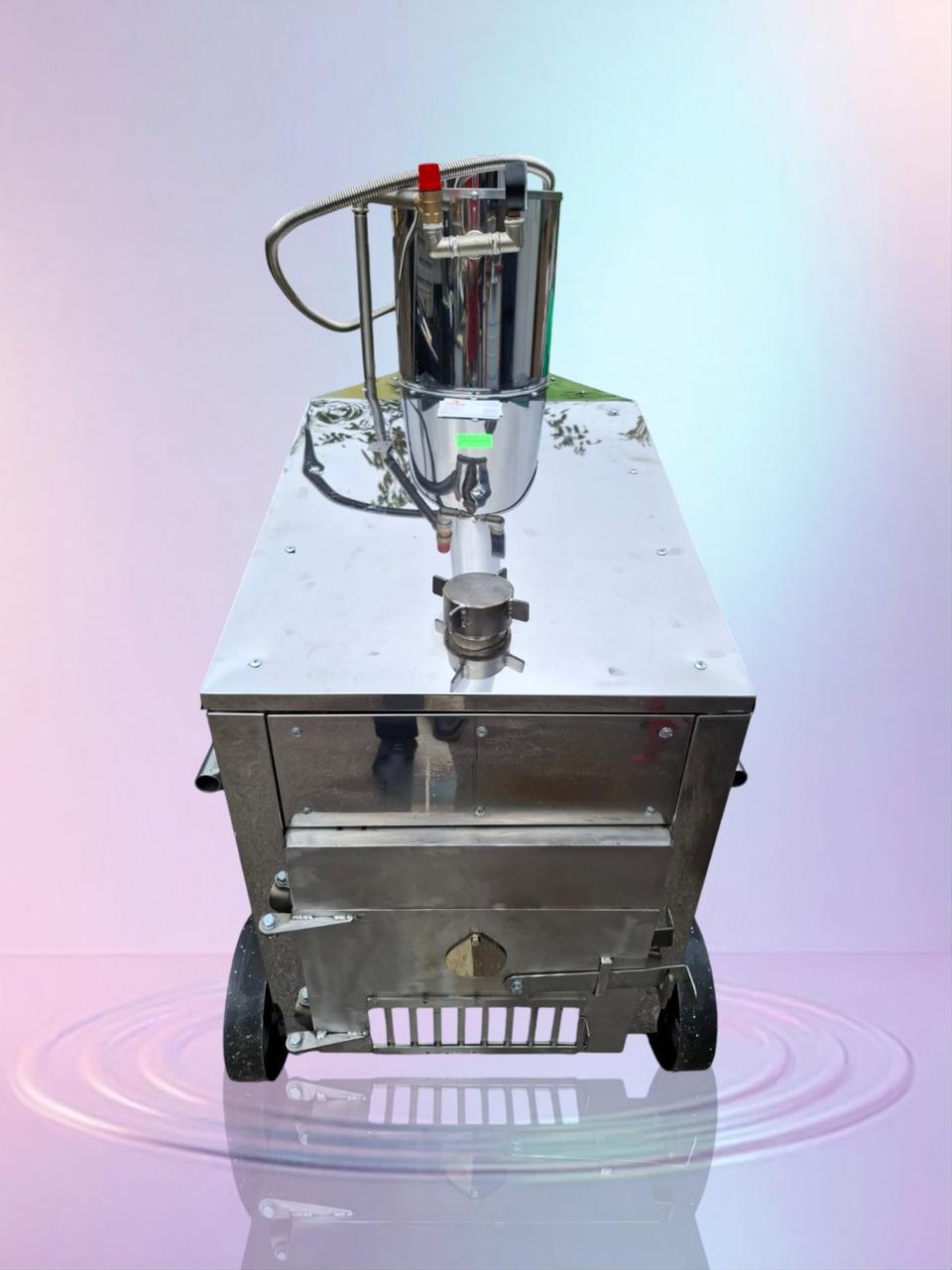

Парогенератор утеплений "Гейзер" на 70 л н/ж

Парогенератор утеплений "Гейзер"
на 70 л Н/Ж

Опис

Дров'яний парогенератор призначений для отримання пари. В комплекті з паровими воскотопками використовується для швидкого та надійного витоплювання воску в польових умовах.
В даному парогенераторі в якості палива використовуються дрова. Основна перевага дров перед іншими видами палива полягає в їх відносно низькій вартості та доступності.

ТЕХНІЧНА ХАРАКТЕРИСТИКА:

Повний об'єм води, що заливається 90 л

Мінімальний об'єм води, що заливається 20 л

Тиск спрацювання запобіжного клапана 1,5…2 кг/см2

Робочі межі показання манометра 0…0,4 кг/см2

Габаритні розміри парогенератора:
Висота без подовжувачів димової труби 1120 мм
Висота з подовжувачами димової труби 2420 мм
Довжина 990 мм
Ширина 720 мм

Маса порожнього парогенератора 155 кг

Експлуатація парогенератора дозволяється лише поза приміщенням. Парогенератор треба встановити на рівній твердій негорючій поверхні. Перед розтопкою необхідно пересвідчитись, що ближче 2 метрів від парогенератора відсутні горючі матеріали, а легкозаймисті відсутні взагалі. Спочатку необхідно залити воду в котел через горловину, знявши пробку (після заливання пробку встановити на місце). Об'єм води, що заливається при повній заправці - 90 л. Мінімальна заправка - не менше мінімального рівня на водяній рамці (див. рис. 2), це близько 20 л. Далі треба приєднати шланг до відповідних патрубків парогенератора та воскотопки. В топку необхідно завантажити дрова та підпалити. Через 30…40 хвилин (при температурі навколишнього середовища близько 20о С, вологості дров не вище 20% та їх поперечного перерізу менше 50х50 мм.) у котлі має початися кипіння та виділятися пара, при цьому паропровід стане гарячим. На початку кипіння з парового патрубка можливі викиди гарячої води. При подальшому нагріванні з патрубка піде лише пара.
Треба постійно слідкувати за рівнем води в котлі за допомогою водяної рамки та при необхідності її доливати. Перед поповненням води треба пригасити горіння в топці до припинення кипіння води та, якщо виник з якихось причин надлишковий тиск в котлі, скинути його за допомогою запобіжного клапана після чого звільнити отвір виходу пари. Для уникнення опіку парою, кришку заливної горловини треба відкривати не поспішаючи, поступово випускаючи при цьому пару. Не бажано допускати зниження рівня води в котлі менше мінімального (див. рис.2). При малому рівні води стінки котла будуть перегріватися і термін використання його буде менш тривалим. В процесі роботи слід стежити також за показаннями манометра. У разі випадкового підвищення тиску понад 1,5 кг/см2 і не спрацюванні запобіжного клапана слід негайно припинити роботу парогенератора, загасити при цьому вогонь у топці, скинути тиск пари (див. вище), після чого відкрити кришку котла, виявити та усунути причину підвищення тискуПо закінченні роботи необхідно злити мінімальний об’єм води (близько 20 л.), відкривши пробку зливного патрубка (при цьому остерігатися опіку гарячою водою). Парогенератор утеплений, тому температура води в котлі тримається високою тривалий час.)

Увага! Категорично забороняється перекривати вихідний отвір для пари будь- якими пристосуваннями та використовувати інше обладнання для підсиленої подачі повітря в топку парогенератора і інтенсифікації горіння.
Тяга при горінні повинна підтримуватися звичайним способом.
