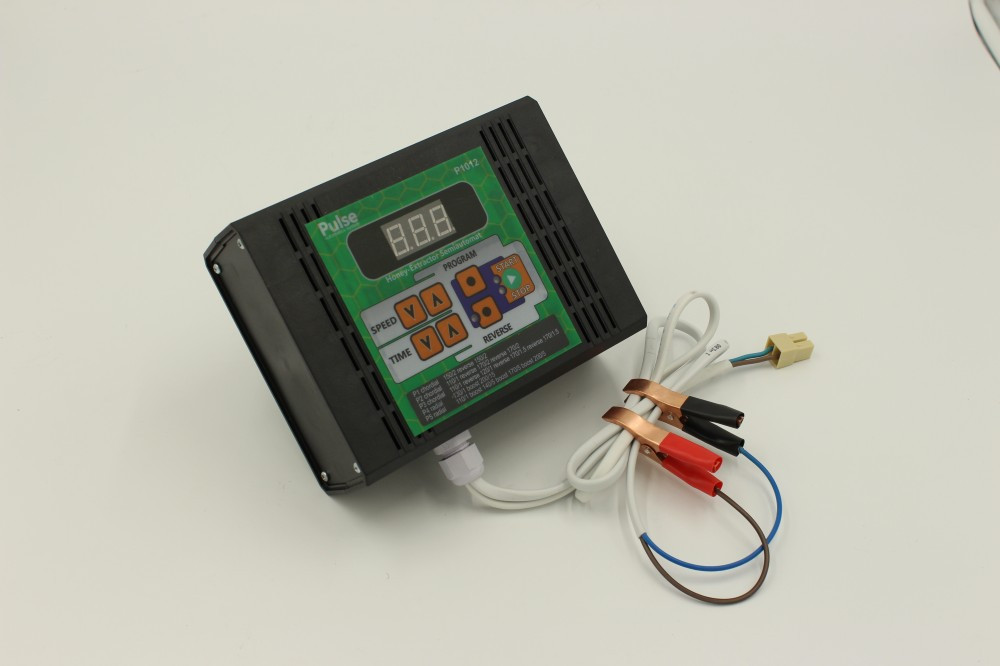

Пульт керування медогонки 24В 300Вт (Pulse)

Пульт керування медогонки 24В 300Вт підходить під медогонки з живленням 24 В виробництва заводу "ВІСЬ", Бістар та інших. Живлення від 24 В постійного струму. Можлива комплектація ЄВРО роз'ємами. Працюють із двигунами Черкаського та Львівського заводів 24В (300 Вт), а також із моторами Pulse 300 Вт.

Пульт має:

• Програми для Хордіальних медогонок - 4 шт.
• Програми для Радіальних медогонок - 2 шт.

Може працювати в автоматичному або напівавтоматичному режимі - захист від перевищення навантаження.

У разі збільшення навантаження на споживання більш як 4-10 ампер (залежно від встановленого значення в меню за замовчуванням 8 ампер) під час роботи пристрою підсвічується індикатор, при тривалому перевищенні понад 20 секунд пристрій входить в аварійний режим.

Захист від зниженої та підвищеної напруги:

При зменшенні вхідного вольтажу менш як 10 вольтів і при збільшенні більше ніж 14 вольтів блок керування входить в аварійний режим.

Захист від перегріву:

При високому тривалому навантаженні, викликаному механічними поломками вузлів медогонки, що рухаються, або ж у разі коли ротор чіпляється об мед, можливий перегрів пульта управління. При перегріві силових частин вище 50-100 градусів за Цельсієм (за замовчуванням встановлено меню 50) блок керування входить в аварійний режим.

Пульт має 6 програм, кожну з яких можна змінити користувачеві, встановити бажаний режим часу, швидкості та пауз між циклами.

Для зміни часу, швидкості та пауз між циклами роботи програм, необхідно у вибраній програмі натиснути та утримати кнопку "PROGRAM" більше 3 секунд, після звукового сигналу пристрій перейде в режим програмування вибраної програми.

На прикладі програми Р2. Після утримання кнопки "PROGRAM" більше 3 секунд, на екрані відображає Р2.1 (змінюємо час і швидкість першого циклу) натискаємо "PROGRAM" короткочасно, переходимо в Р2.Р (змінюємо паузу між циклами) натискаємо "PROGRAM" короткочасно, переходимо в Р2.2 і т.д. Вихід із меню зміни програм відбувається автоматично після редагування останнього циклу програми.

ВАЖЛИВО! Встановлюйте паузи між циклами із запасом за часом для повної зупинки ротора медогонки перед наступним стартом.

Робота медогонки в ручному режимі (Р0):

Швидкість, напрямок та час обертання в цьому режимі виставляються на пульті блоку керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін або натискання кнопки "Стоп" проводиться затримка 12 сек. Після зупинки, коли світиться індикатор кнопки "Стоп", буде можливий доступ до подальшої роботи з пультом - наприклад, увімкнення реверсу або вхід до меню програмування.

Робота медогонки в автоматичному режимі (Р1;Р2;Р3;Р4;Р5):

Для роботи медогонки в автоматичному режимі необхідно: у меню установки режимів у розділі 106 поставити "ON" (див. розділ "Меню установки режимів"), вибрати на пульті керування одну з програм. Після закінчення обертання в одну зі сторін проводиться затримка 5-30 сек. для повної зупинки ротора медогонки, після чого автоматично відбувається перемикання реверсу обертання електродвигуна та виконується подальший етап відповідно до обраної програми.

ВАЖЛИВО! Встановлюйте паузи між циклами із запасом за часом для повної зупинки ротора медогонки перед наступним стартом.

Робота медогонки в напівавтоматичному режимі (Р1;Р2;Р3;Р4;Р5):

Для роботи медогонки у напівавтоматичному режимі необхідно: у меню установки режимів у розділі 106 поставити "OFF" (див. розділ "Меню установки режимів"), вибрати на пульті керування одну з програм. Після закінчення обертання в одну зі сторін проводиться затримка 5-30 сек. Для повної зупинки ротора медогонки, програма виконує звуковий сигнал про завершення циклу, чекає на підтвердження виконання наступного циклу кнопкою "СТАРТ", після чого автоматично відбувається перемикання реверсу обертання електродвигуна і виконується подальший етап відповідно до обраної програми.

Додаткові параметри (Значення / Параметр):

• 101 Загальна потужність PWM
• 103 Гальмування двигуном
• 104 Захист струму ампер
• 105 Захист за температурою
• 106 Режим Автомат/Напівавтомат
• 107 Відображення верхнього значення швидкості
• 108 Відображення нижнього значення швидкості
• 110 Час першого ривка для укладання касет
• 111 Сила першого ривка для укладання касет
