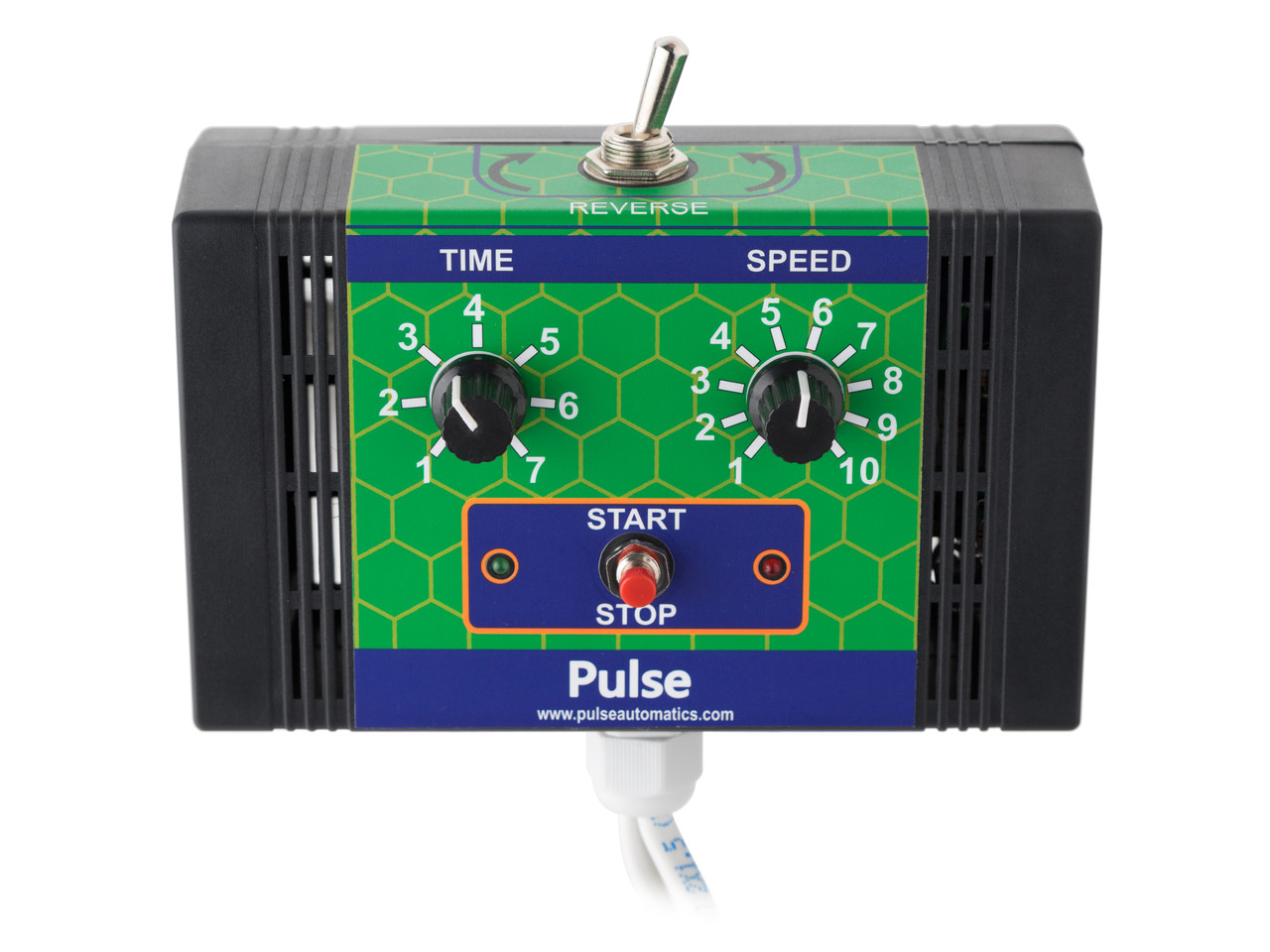

Пульт керування приводом медогонки механічний (Pulse)

Пульт керування приводом медогонки механічний (Pulse) призначений для керування ремінними редукторами Pulse. Електроніка управління медогонкою розрахована на безперервне використання з редукторами Pulse ремінного та планетарного типу. Регулятор обертів медогонки дозволяє підібрати потрібні оберти ротора та встановити напрямок та час відкачування.

Пульт керування оснащений такими видами захисту:

• захист перевищення струму навантаження: max 4,5А;
• захист від випадкового перемикання тумблера "REVERSE";
• захист за температурою силових модулів пристрою;
• захист від зниженої та підвищеної напруги.

Регулювання швидкості обертання ротора медогонки - "SPEED"

Пульт керування дозволяє керувати швидкістю обертання ротора медогонки в діапазоні від 50 до 220 оборотів за хвилину. Зміна провадиться відповідним регулятором з маркуванням "SPEED". Шкала поділу від 1 до 10 од.

За допомогою цього регулювання слід підібрати:

• Швидкість розвантаження (швидкість, при якій відбувається розвантаження встановленої повномірної рамки, виключаюча її пошкодження) підбирається залежно від моделі медогонки, її розміру та стану рухомих частин, а також живлення пристрою. Як правило, швидкість розвантаження знаходиться в межах від 90 до 140 оборотів за хвилину в залежності від навколишньої температури, сорту/виду меду, стану бджолиних сот.
• Швидкість відкачування, коли відбувається осушування медової рамки якісно і без пошкоджень. Як правило, швидкість відкачування знаходиться в межах від 110 до 190 оборотів за хвилину в залежності від навколишньої температури, сорту/виду меду, стану бджолиних рамок.

Регулювання часу роботи медогонки - "TIME"

Пульт керування дозволяє керувати часом обертання ротора медогонки в діапазоні від 1 до 7 хвилин. Зміна провадиться відповідним регулятором з маркуванням "TIME", шкала розподілу від 1 до 7 од. Час роботи встановлюється до натискання кнопки "Старт", під час роботи двигуна зміна часу не активна.

За допомогою цього регулювання слід підібрати:

• Час розвантаження (час, коли відбувається розвантаження встановленої повномірної рамки) підбирається залежно від довкілля, сорту/виду меду, стану бджолиних сот. Як правило, час розвантаження встановлюється від 1 до 3 хв.
• Час відкачування (час, коли відбувається відкачування встановленої рамки) підбирається залежно від навколишньої температури, сорту/виду меду, стану бджолиних сот. Як правило, час відкачування встановлюється від 1 до 3 хв.

Установка напряму обертання ротора медогонки - "REVERSE"

Пульт керування дозволяє керувати напрямком обертання ротора медогонки, реверс обертання здійснюється за допомогою перемикання тумблера "REVERSE"

ВАЖЛИВО! Не перемикайте тумблер "REVERSE" під час обертання ротора медогонки! Необхідно дочекатися повної зупинки ротора, після чого можливе перемикання тумблера "REVERSE". При неправильному використанні можливі пошкодження редуктора та пульта керування! Це є НЕ ГАРАНТІЙНИМ ВИПАДКОМ!

Робота електроприводу

При подачі живлення на пульт керування пристрій входить в режим очікування, при цьому раз на секунду блимає зелений індикатор, сигналізуючи про те, що всі параметри пристрою в нормі. У цьому режимі можна змінювати швидкість, час та реверс обертання медогонки.

Після натискання кнопки "START/STOP" пульт керування починає виконання встановленої програми ЧАСУ та ШВИДКОСТІ роботи. Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує час блокування 10 секунд і перейде в режим очікування.

У разі передчасного натискання кнопки "START/STOP" пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

Сигнали аварійних режимів

1. Захист перевищення струму навантаження: max 4,5А.

У разі перевищення споживання більше 4,5А, пульт керування засвічує червоний індикатор, тим самим повідомляючи про надмірне споживання. Якщо навантаження утримується більше 8 секунд, пульт входить в аварійний режим, сигналізуючи частим перемигуванням червоного світлодіода. Скидання режиму за допомогою кнопки "START/STOP".

2. Захист від випадкового перемикання тумблера "REVERSE".

При перемиканні режиму "REVERSE" під час обертання медогонки відбувається миттєве припинення обертання електроприводу. Пульт входить в аварійний режим, сигналізуючи частим перемигуванням червоного та зеленого світлодіода. Скидання режиму відбувається за допомогою кнопки "START/STOP".

3. Захист температури силових модулів пристрою.

У разі перевищення температури силових модулів вище 100℃ пульт управління блимає червоним індикатором, тим самим повідомляючи про надмірну температуру. Вихід із аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче 70℃.

4. Захист від зниженої та підвищеної напруги.

У разі перевищення напруги більше 15 V або зниження нижче 10 V на пульті управління загоряється зелений індикатор, тим самим повідомляючи про знижену або підвищену вхідну напругу. Пульт входить в аварійний режим, сигналізуючи світлодіодом, що спалахує. Скидання режиму відбувається автоматично після стабілізації вхідної напруги.

ВАЖЛИВО! Якщо під час розгону ротора медогонки червоний індикатор горить більше 2 секунд, перевірте стан рухомих частин медогонки (підшипники, сальники, втулки). Ротор медогонки повинен легко обертатися від руки. Перегрів пульта управління можливий, якщо мед чіпляє об ротор медогонки. Якщо під час розгону медогонки пульт переходить у режим СТОП, перевірте відповідність блока живлення або стан акумулятора на момент заряду.

УВАГА!!! Цей пульт керування підходить для електроприводів Pulse і працює тільки з імпульсним блоком живлення виробника Pulse.
