Привід медогонки електричний 12V з ручним регулюванням часу та оборотів

Привід медогонки електричний (далі електропривод) призначений для механізації процесу відкачування меду. Повністю взаємозамінний з ручними приводами медогонок, вироблених ТОВ «АВВ-100». Полегшує праця бджоляра, а також збільшує його продуктивність. Живлення електроприводу здійснюється від акумуляторної батареї напругою 12В, або від мережі 220В через спеціальний блок живлення. Число обертів ротора – регульоване, напрямок обертання – будь-яке.

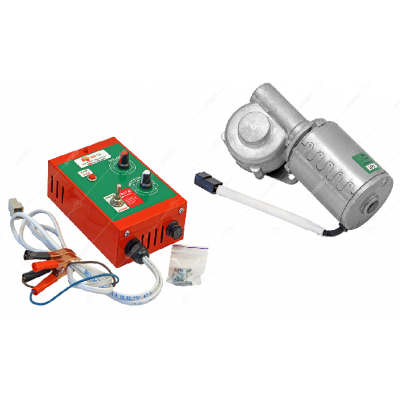

Електропривод являє собою черв'ячний мотор-редуктор з блоком управління.


                                                    Основні технічні дані

Струм живлення	постійний, 12 В
Потужність електродвигуна	75 Вт
Діапазон регулювання обертів в хвилину	30...180
Маса без блоку управління, кг	2,65


                                                               Габаритні розміри, мм.

Мотор-редуктора:
Довжина х Ширина х Висота	222 х 113 х 130
Блоку управління:
Ширина х Глибина х Висота	110 х 70 х 150



  Підготовка виробу до роботи і порядок роботи
Перед установкою електропривода необхідно вибити з його осі приводний штифт і зняти планку з медогонки. Далі мотор-редуктор закріпити на планці медогонки болтами М8х20 з відповідними гайками і пружинними шайбами. Після цього приводний штифт слід встановити на місце в один з отворів (дивитися по місцю). Планку в зборі з мотор-редуктором встановити на медогонку, при цьому приводний штифт повинен потрапити в паз втулки осі медогонки. У медогонках інших конструкцій його необхідно зробити. Ширина паза 6 мм, висота – 13 мм. Міцно затягнути кріплення, з'єднати штекера електродвигуна і блоку управління і підвести живлення від акумулятора напругою 12В, або від мережі через спеціальний блок живлення. При цьому необхідно дотримувати полярність, інакше електропривод працювати не буде. Електричний шнур, що йде від блоку управління двигуна бажано пристебнути пластмасовими хомутами до планки медогонки.
Далі слід протестувати роботу медогонки в холостому режимі. Для цього треба встановити перемикач тумблера необхідний напрям обертання, виставити відповідними важелями швидкість обертання і тривалість роботи і натиснути кнопку «ПУСК». Ротор медогонки повинен почати обертання. Для передчасної зупинки ротора необхідно знову натиснути кнопку «ПУСК». Після цього медогонка з електроприводом готова до експлуатації.
Зберігати медогонку з електроприводом необхідно в сухому закритому приміщенні. Під час миття медогонки не допускати попадання вологи у внутрішні частини електроприводу. Один раз в рік (при інтенсивній експлуатації – два або три) необхідно перевіряти наявність мастила в корпусі редуктора, знявши його і від'єднавши низ корпусу. Консистентне мастило типу Літол.

         Увага! Змінювати напрямок обертання під час роботи медогонки неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.

       Примітка: Обороти ротора медогонки залишаються постійними (рівними встановленим на блоці управління) незалежно від ваги рамок з медом, якщо стався збій відключити живлення на 30 сек.

         Вказівка: при роботі медогонки з електроприводом треба дотримувати всі правила проведення робіт по відкачці меду, а саме: частина меду з одного боку сот треба відкачати на повільних обертах, решту – на швидких. Напрям обертання ротора – вперед нижньою планкою рамки. Швидкість обертання і тривалість роботи необхідно підбирати досвідченим шляхом.
