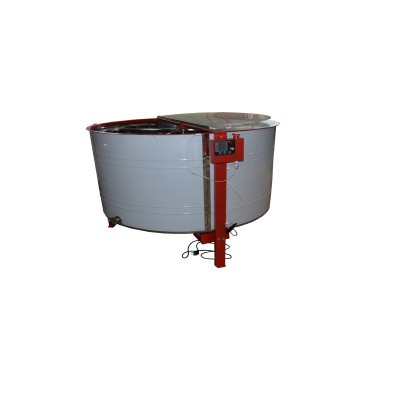

Медогонка 20-рамкова автоматична напівповоротна, Ø 1200 мм. Привід ремінний

Особливістю даної медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора не прилягають до обода ротора а до окремих пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака розміщується більше касет. Невеликий «недоворот» касет сприяє кращій відкачування меду, так як осередку теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений з профільної труби, не має перегородок у верхній завантажувальної частини, що більш зручно при завантаженні-вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, в результаті чого вона стає більш стійкою.
Привід медогонки складається з електродвигуна і 2-х ступінчастою пасової передачі, закритим кожухом. Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному або автоматичному режимі.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямки і час обертання в цьому режимі встановлюються на пульті блоку керування вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом - наприклад, включення реверсу або вхід в меню програмування.

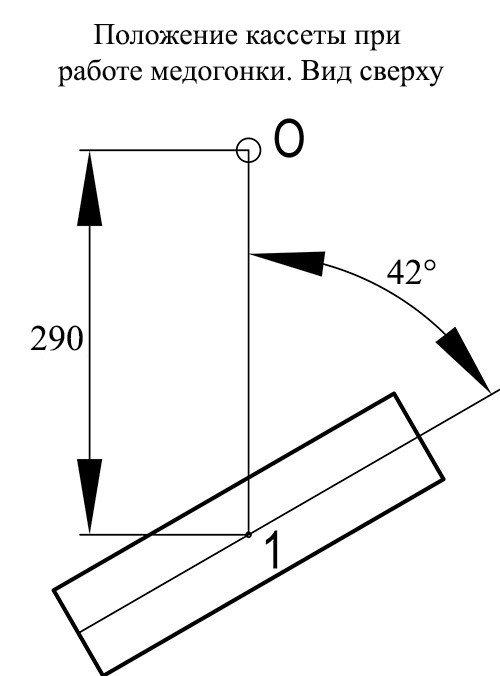

т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети


Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек.

Характеристики автоматичного режиму
