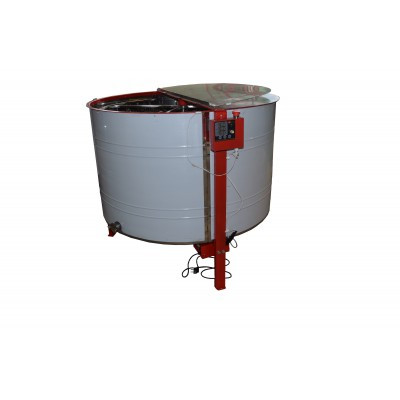

Медогонка 16-рамкова автоматична напівповоротна під рамку "РУТ", Ø 900 мм. Привід черв'ячний

Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора не прилягають до обода ротора, а до окремих пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака розміщується більше касет. Невеликий «недоворот» касет сприяє кращій відкачування меду, так як осередку теж розташовані під невеликим кутом до горизонту. Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана.
Бак медогонки виготовлений з листової сталі товщиною 0,8 мм. Клітина ротора - з профільної труби 15х15 мм, Матеріал деталей, що стикаються з медом - антикорозійна сталь, допускається для контакту з продуктами харчування.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна - 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або в автоматичному.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку керування вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом - наприклад, включення реверсу або вхід в меню програмування.


Характеристика ручного режиму
Діапазон обертів/хв	50....160
Час роботи, хв	0...5
Напрямок обертання	Вперед/Назад



Габаритні розміри, мм
Діаметр бака	900
Висота бака	750
Висота медогонки з підставкою	1110
Ширина	1100
Необхідна ширина дверей для занесення-виносу медогонки в приміщення в розібраному вигляді, не менше	1000
Основні технічні дані
Струм живлення електродвигуна, постійний,	24
Потужність електродвигуна, Вт	300
Кількість програм управління	6+ручний режим
Продуктивність (за програмою Р5, якщо ЧС на завантаження-вивантаження ~ 1 хв), рамок/год	170
Маса не більше, кг	80
Обсяг меду, який накопичується в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора), л	120

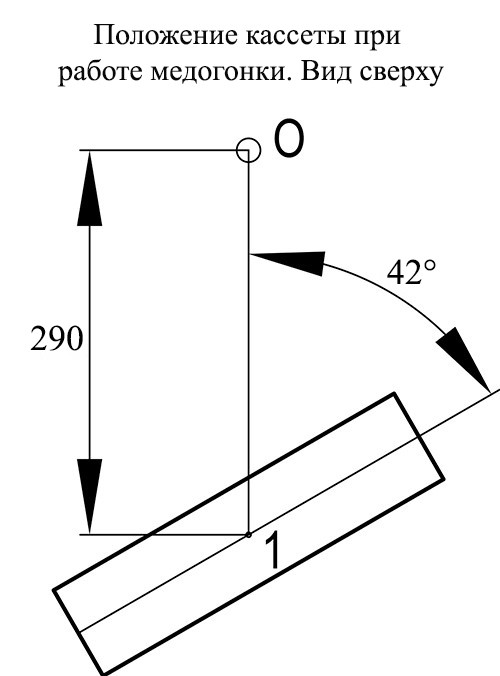

Кут повороту касет (а)	41о50'
Відстань від осі обертання медогонки до центру (R), мм	286
Тип рамок	Рута, Магазинна, Шведська, Болгарська магазинна

т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети

Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек.

Характеристики автоматичного режиму

Програма		Напрямок обертання
		Вперед	Тому	Вперед	Тому
Р1	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р2	Об/хв.	80	130	130
	Час роботи (хв)	1,5	1,5	1,5
Р3	Об/хв.	80	80	150	150
	Час роботи (хв)	1	1	1,5	1,5
Р4	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р5	Об/хв.	110	110
	Час роботи (хв)	2	2
Р6	Об/хв.	130	130
	Час роботи (хв)	2	2



Торгове позначення	Матеріал основних частин			Особливості моделі медогонки
	Бак	Касети	Ротор
16HRPM2	нержавіючий (Лист 0.6 мм AISI 304)	нержавіючі (Прут Ø 2 Ø 4 AISI 304)	нержавіючий	з кришкою і блоком управління моделі 2 АВ (див. Медогонка 8-рамкова автоматичка під рамку "Рут") (Редуктор тип NMRV040 i=15)
16HRAOM2	нержавіючий (Лист 0.6 мм AISI 304)	нержавіючі (Прут Ø 2 Ø 4 AISI 304)	нержавіючий	з кришкою і блоком управління моделі 2 АВ (див. Медогонка 8-рамкова автоматичка під рамку "Рут") (Редуктор собственого виробництва ЧО55 і=15)
