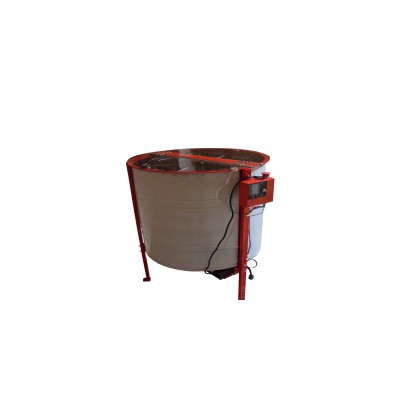

Медогонка 8-рамкова автоматична напівповоротна під рамку "Дадан", Ø 900 мм. Привід черв'ячний
50 182 ₴
- В наявності
- Код: 8HAPN
- +380 (68) 538-57-75
ОПИС
Медогонка 8-рамкова автоматична полуповоротная (далі - медогонка) призначена для вилучення бджолиного меду з распечатаных соторамок під дією відцентрової сили.
Особливістю даної медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора не прилягають до обода ротора а до окремих пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака розміщується більше касет. Невеликий «недоворот» касет сприяє кращій відкачування меду, так як осередку теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений з профільної труби, не має перегородок у верхній завантажувальної частини, що більш зручно при завантаженні-вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, в результаті чого вона стає більш стійкою.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна - 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному або автоматичному режимі.
Основні технічні дані | |
Струм живлення електродвигуна, постійний V | 24 |
Потужність електродвигуна, W | 300 |
Кількість програм управління | 6+ручний режим |
Продуктивність (за програмою Р5, якщо час на завантаження-вивантаження ~ 1 хв), рамок / год | 86 |
Маса не більше, кг | 70 |
Обсяг меду, який накопичується в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора), л |
50 |
Кут повороту касет (а) | 65о1' |
Відстань від осі обертання медогонки до центру (R), мм | 291 |
Тип рамки | Дада, Магазинна 2 шт, Рут, Шведська, Датська, Великопольская |
Габаритні розміри, мм | |
Діаметр бака | 900 |
Висота | 1100 |
Ширина | 1150 |
т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети
Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку керування вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом - наприклад, включення реверсу або вхід в меню програмування.
Вказівка: при роботі медогонки треба дотримувати всі правила проведення робіт по відкачці меду, а саме: частина меду з одного боку сот треба відкачувати на повільних обертах, решта - на швидких. Напрям обертання ротора - вперед нижньою планкою рамки.
Характеристика ручного режиму | |
Діапазон обертів /хв | 50....160 |
Час роботи, хв | 0...5 |
Напрямок обертання | Вперед/Назад |
Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, провадиться витримка 22 сек.
Характеристики автоматичного режиму
Програма | Напрямок обертання | ||||
Вперед | Тому | Вперед | Тому | ||
Р1 | Об/хв. | 80 | 110 | 110 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р2 | Об/хв. | 80 | 130 | 130 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р3 | Об/хв. | 80 | 80 | 150 | 150 |
Час роботи (хв) | 1 | 1 | 1,5 | 1,5 | |
Р4 | Об/хв. | 80 | 110 | 110 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р5 | Об/хв. | 110 | 110 | ||
Час роботи (хв) | 2 | 2 | |||
Р6 | Об/хв. | 130 | 130 | ||
Час роботи (хв) | 2 | 2 |
Торгове позначення | Матеріал основних частин | Особливості моделі медогонки | ||
Бак | Касети | Ротор | ||
8HAOM2 | нержавіючий (Лист 0.6 мм AISI 304) |
нержавіючі (Прут Ø 2 Ø 4 мм AISI 304) |
нержавіючий | з кришкою і блоком управління моделі 2 АВ (див. Медогонка 8-рамкова автоматична під рамки "Рут") (Редуктор) |
Основні атрибути | |
---|---|
Виробник | АВВ-100 |
Країна виробник | Україна |
Основні | |
Вага | 70 |
Діаметр | 900 |
Матеріал | Нержавіюча сталь |
Користувальницькі характеристики | |
Висота | 1100 |
Привід медогонки | Редукторний |
Тип | Автоматичний |
Ширина | 1150 |
